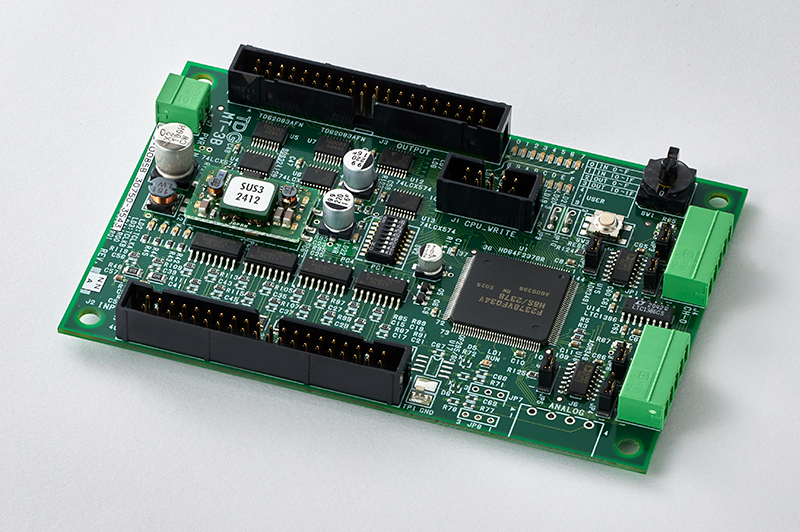

MTシリーズ：MT-3
小型ボードタイプ PLC I／O 32／32
すぐにラダープログラムで動作させる事ができます
当社LtC Softを使って動作させると
- LtC SoftとCコンパイラ※1及び基板のインターフェースをするTDGシステムプログラム（組込用）※2を使用する事により、他社製ラダー作成ツール（三菱製 GX-Developer、オムロン製 CX-Programmer）で作成したラダープログラムを動作させる事が可能です。
- 既存のラダープログラムを使用できますので、容易に基板への置き換えができ、コストダウン、省スペース化、ブラックボックス化が可能です。
- 無手順プロトコルにも対応。
- 三菱専用プロトコル形式4、形式5及びオムロン専用プロトコルに対応している外部機器（タッチパネル等）に接続が可能です。（一部接続できない機種もあります）
- LtC Softは各メーカーのラダープログラムをCプログラムにコンバートするアプリケーションプログラムです。動作環境はDOS/Vパソコンでコンバートを実行するとCプログラムファイルを自動で作成します。作成されたCプログラムファイルをコンパイルしCPU基板に搭載します。
※1 Cコンパイラは別途御用意下さい。
※2 TDGシステムプログラムで対応しているCコンパイラは、Yellow Soft、ルネサス製C/C++コンパイラです。
特長
- 外形が120×80の小型でありながらI／O 32／32を標準搭載し、CPUにルネサス製H8Sシリーズを使用する事により高速処理を可能としています。
- プログラムはCPU内蔵のフラッシュROM（512Ｋバイト）に保存する為、外部ROMを必要としません。
- 入出力タイプは標準仕様のシンクタイプのほか、ソースタイプも用意しています。
仕様
| 型式 | MT-3 | |
|---|---|---|
| 外形 | 120（W）×50（D）×15（H）mm | |
| 使用環境温度 | 0～55℃ | |
| 保存環境温度 | －10～65℃ | |
| 供給電源 | DC18V～36V 1.8Ｗ（DC24V） | |
| 動作電源 | DC+3.3V | システムロジック |
| DC +5V | システム 周辺回路 | |
| CPU | 型名 | ルネサス製 H8S／2378R |
| 動作周波数 | 24ＭＨｚ | |
| 内蔵フラッシュROM | 512Ｋバイト | |
| 内蔵RAM | 32Ｋバイト | |
| 入力 | 32点 | 24Ｖフォトカプラ絶縁 16接点単位共通コモン |
| 出力 | 32点 | 24Ｖ非絶縁、オープンコレクタ出力 許容電流 : 50mA/1点、32点共通コモン |
| カウンタ入力 | 位相モード | 1ch／計測範囲：32ビット／応答速度：2Kpps |
| 加算モード | 2ch／計測範囲：32ビット／応答速度：4Kpps | |
| パルス割込 | 2ch／24フォトカプラ絶縁／入力16接点と共通コモン | |
| パルス出力 | 2ch／24フォトカプラ絶縁／出力32接点と共通コモン／出力速度 4Kpps | |
| 通信機能 | ポート1 | RS-232C、RS-422（ジャンパで切替） |
| ポート2 | RS-232C、RS-422、RS-485（ジャンパで切替） | |
| 記憶機能 | EEPROM | 64Ｋバイト |
| アナログ入力 (オプション) |
入力方式 | 0～5V又は4～20mA |
| チャンネル数 | 2ch | |
| 分解能 | 公称10Bit | |
ＬｔＣ Ｓｏｆｔに関しての注意
- ＬｔＣ ＳＯｆｔをご使用になる際は、初期登録料（20,000円）が別途必要です。
- 対応コマンド等、詳細は別途御問合せください。

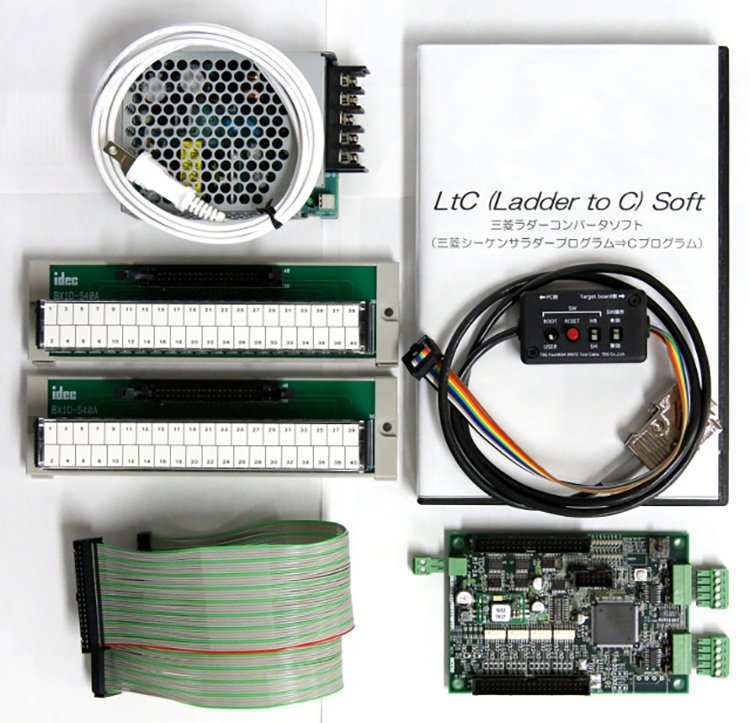

MT-3評価セット
MT-3基板とLtC Softがセットになっています。電源（100V） 投入のみでの運用が可能です。
MT-3評価セット内容
- LtC Soft（CD）
- USBキー
- ライセンス初期登録料
- MT-3（標準タイプ）
- 端子台×2ヶ（入力、出力） BX1D-S40A（IDEC）
- 接続ケーブル×2本（入力、出力）
- 電源 ACプラグ付 R15A-24-N（コーセル）
- 通信（2個）接続先コネクタ XW4B-05B1-H1
- フラッシュROM書込みツールケーブル
注意
- お客様で別途Cコンパイラをご用意いただく必要がございます。
- 弊社システムプログラムはYellow Softもしくは、ルネサス製Cコンパイラ（H8はVer6.2系列、SHはVer9.0系列）に対応しております。
基板から端子台までご用意しておりますので、すぐに接続してお使いいただけるようになっております。 興味があるけど使ってみなければわからない、導入するには一体何が必要かいくらかかるのか見えないというお客様向けにご用意いたしました。中継端子台や電源などもご用意しておりますが、既にお客様がお持ちの場合など別途ご連絡いただければ外した形でもご提供できますのでご不明点等あればお気軽にご連絡ください。
