製品情報PRODUCTS INFORMATION

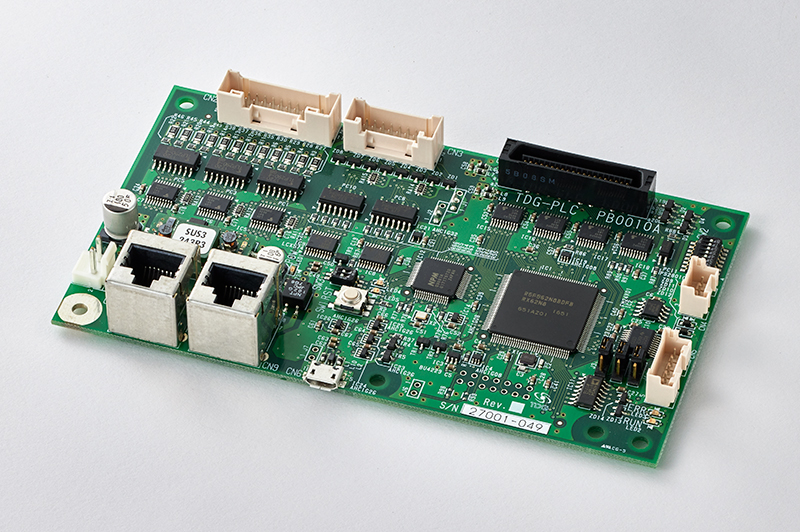

TDG-PLC
ボードタイプ PLC I/O 24/16は拡張性を持った新シリーズです。
特長
- 外形140×80のスマホサイズにＩ/Ｏ 24/16を標準搭載。
- MT-3に比べ25倍以上処理速度が向上。(当社比※2)
- 拡張コネクタ接続による拡張機能。
- Motionnet®※1接続を標準搭載し、様々な市販の基板との接続が可能。
- 拡張基板をオプション品としてラインナップ。
- カスタム品として設計・製作も可能。
※1とは高速シリアル通信による出入力制御、モータ制御、メッセージ通信等のリアルタイム・リモート操作を可能とする国際標準規格「SEMIスタンダード」に準拠したトータル省配線システムです。
※２サンプルラダープログラムを10,000、20,000、30,000ステップ組みスキャンタイム(μsec)を測定。処理内容としては、接点、転送、四則演算、浮動小数点演算を含むものとして、ＭＴ－３とＴＤＧ－ＰＬＣでのスキャンタイム(μsec)を比較。
当社LtC Softを使って動作させると
- LtC SoftとCコンパイラ※1及び基板のインターフェースをするTDGシステムプログラム（組込用）※2を使用する事により、他社製ラダー作成ツール（三菱電機製 GX-Developer等）で作成したラダープロ グラムを動作させる事が可能です。
- 既存ラダープログラムを使用できますので、容易にPLC→TDG-PLCへの置き換えができ、コストダウン、省スペース化、ブラックボックス化が可能です。
- シリアル通信は三菱専用プロトコル形式4、形式5に対応しています。外部機器（タッチパネル等）にプログラムレスで接続ができます。（一部接続できない機種もあります）
- シリアル通信には他にラダープログラムで制御する無手順プロトコルに対応しています。
- プログラム開発はTDG製LtC Toolを提供します。このアプリケーションはWindowsパソコンで動作 し一連のプログラム開発を容易にします。
- ラダー作成ツールのオンラインモニタ機能でデバックが容易です。
※1 Cコンパイラは別途御用意下さい。
※2 TDGシステムプログラムで対応しているCコンパイラは、ルネサス製C/C++コンパイラです。
仕様
| 型式 | ＴＤＧ－ＰＬＣ | |
|---|---|---|
| 外形 | １４０ｍｍ×８０ｍｍ×２０ｍｍ | |
| 使用環境温度 | 0～55℃ | |
| 保存環境温度 | －10～65℃ | |
| 供給電源 | DC24V | |
| 入力 | 24点 | ２４Ｖフォトカプラ絶縁、外部電源供給型、共通コモン |
| 出力 | 16点 | ２４Ｖフォトカプラ絶縁、オープンコレクタ出力 外部電源供給型、共通コモン、許容電流：０．１Ａ/１点 |
| 通信機能 | TOOL | フラッシュＲＯＭ書込／オンラインモニタ専用ＵＳＢポート |
| ポート１ | ＲＳ－２３２準拠 | |
| ポート２ | ＲＳ－２３２準拠、ＲＳ－４２２（切替）（ＲＳ－４８５別途対応可） | |
| 記憶機能 | FRAM | １６ＫＢ（最大書込回数 １０１４回） |
| 拡張機能 | 拡張コネクタ | |
| Motionnet® | ||
※Motionnet®とは高速シリアル通信による出入力制御、モータ制御、メッセージ通信等のリアルタイム・リモート操作を可能とする国際標準規格「SEMIスタンダード」に準拠したトータル省配線システムです。
拡張基板
ＴＤＧ－ＰＬＣ基板搭載型 Ｅｔｈｅｒｎｅｔ対応基板
| 型式 | ＴＤＧ－ＥX－ＥTH |
|---|---|
| 外形 | ８０ｍｍ×６０ｍｍ |
| 供給電源 | ＤＣ２４Ｖ |
| 接続数 | １ｃｈ |
| 規格 | １０ＢＡＳＥ－Ｔ/１００ＢＡＳＥ－ＴＸ |
| 対応プロトコル | ＵＤＰ/ＴＣＰ |
※市販のMotionnet®対応製品を使用し、拡張が可能です。
ＬｔＣ Ｓｏｆｔに関しての注意
- ＬｔＣ ＳＯｆｔをご使用になる際は、初期登録料（20,000円）が別途必要です。
- 対応コマンド等、詳細は別途御問合せください。
