MTシリーズ：MT-30E

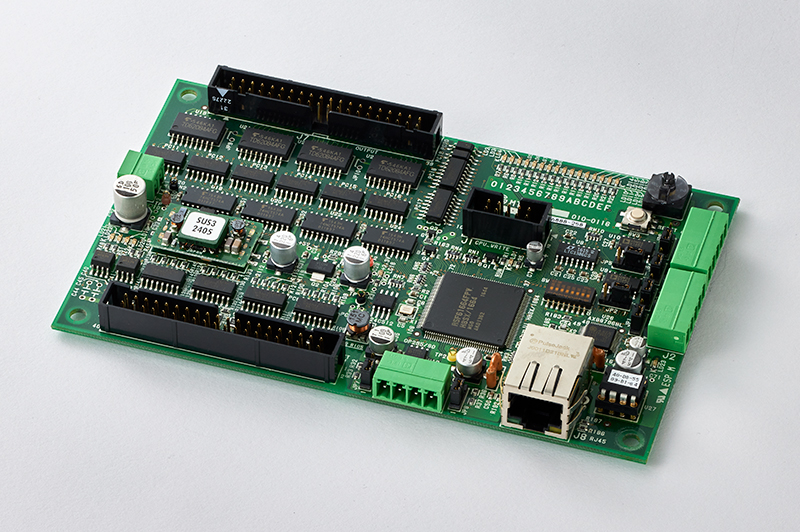

小型ボードタイプPLCイーサネット通信対応 I/O 32/32
固定バッファに対応、ネットワークが簡単に組めます！
当社LtC Softを使って動作させると
- LtC SoftとCコンパイラ※1及び基板とのインターフェース用TDGシステム※2プログラム を使用する事で、他社製ラダー作成ツール（三菱製 GX-Developer等）で作成したラダープログラムを動作させる事が可能です。
- 既存のラダープログラムの使用ができ、簡単にPLC→MT-30Eへ置き換え、コストダウン、省スペース化、ブラックボックス化ができます。
- シリアル通信は三菱専用プロトコル形式4、形式5に対応しています。外部機器（タッチパネル等）にプログラムレスで接続ができます。（一部接続出来ない機種もあります）
- シリアル通信には他にラダープログラムで制御する無手順プロトコルに対応しています。
- プログラム開発はTDG製LtC Toolを提供します。このアプリケーションソフトはWindowsパソコンで動作し一連のプログラム開発を簡単にします。
- ラダー作成ツールのオンラインモニタ機能でデバッグが容易です。
※1 Cコンパイラは別途御用意下さい。
※2 TDGシステムプログラムで対応しているCコンパイラは、Yellow Soft、ルネサス製C/C++コンパイラです。
特長
- イーサネット通信は固定バッファに対応、ラダープログラムで通信制御ができます。また、イーサネットの設定はTDG製LtC Toolアプリケーション使用で簡単に設定できます。
- 外形が145×90の小型でありながらI／O 32／32を標準搭載、CPUにルネサス製Ｈ8ＳＸシリーズを使用する事により高速処理を可能にします。
- プログラムはCPU内蔵のフラッシュROM（512Ｋバイト）に保存する為、外部ROMを必要としません。
仕様
| 型式 | MT-30E | |
|---|---|---|
| 外形 | 145（Ｗ）×90（Ｄ）×15（Ｈ）mm | |
| 使用環境温度 | 0～55℃ | |
| 保存環境温度 | －10～65℃ | |
| 供給電源 | DC18V～36V 3W（DC24V） | |
| 動作電源 | DC+3.3V | システムロジック |
| DC +5V | システム 周辺回路 | |
| CPU | 型名 | ルネサス製 H8SX／1664 |
| 動作周波数 | プログラム : 48MHz 周辺 : 24MHz |
|
| 内蔵フラッシュROM | 512Ｋバイト | |
| 内蔵RAM | 40Ｋバイト | |
| 入力 | 32点 | 24Ｖフォトカプラ絶縁 32接点単位共通コモン |
| 出力 | 32点 | 24Vフォトカプラ絶縁、オープンコレクタ出力 許容電流 : 50mA/1点、32点共通コモン |
| 通信機能 | ポート1 | RS-232C、RS-422（ジャンパで切替） |
| ポート2 | RS-232C、RS-422、RS-485（ジャンパで切替） | |
| 記憶機能 | EEPROM | 64Ｋバイト |
| アナログ入力 (オプション) |
入力方式 | 0～5V又は4～20mA |
| チャンネル数 | 2ch | |
| 分解能 | 公称10Bit | |
ＬｔＣ Ｓｏｆｔに関しての注意
- ＬｔＣ ＳＯｆｔをご使用になる際は、初期登録料（20,000円）が別途必要です。
- 対応コマンド等、詳細は別途御問合せください。
