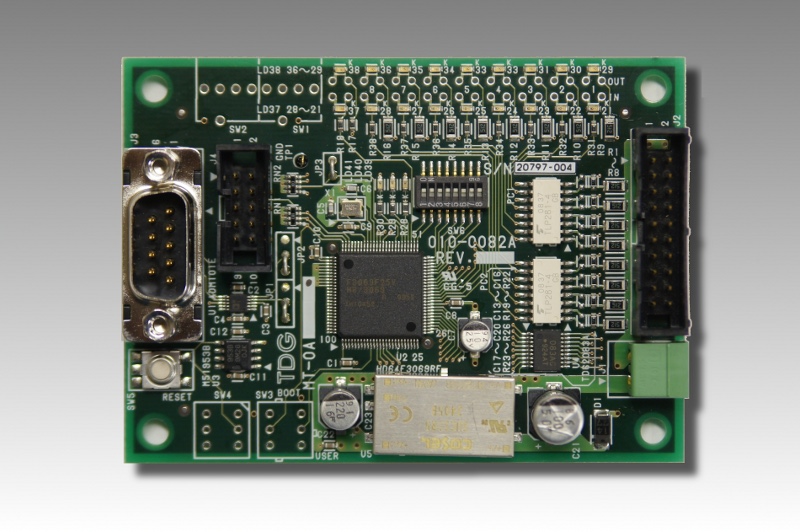

MTシリーズ：MT-0
小型ボードタイプ PLC I／O 8／8
すぐにラダープログラムで動作させる事ができます
新規採用非推奨品
当社LtC Softを使って動作させると
- LtC SoftとCコンパイラ※1及び基板のインターフェースをするTDGシステムプログラム（組込用）※2を使用する事により、他社製ラダー作成ツール（三菱製 GX-Developer、オムロン製 CX-Programmer）で作成したラダープログラムを動作させる事が可能です。
- 既存のラダープログラムを使用できますので、容易に基板への置き換えができ、コストダウン、省スペース化、ブラックボックス化が可能です。
- 三菱専用プロトコル形式4、形式5及びオムロン専用プロトコルに対応している外部機器（タッチパネル等）に接続が可能です。（一部接続できない機種もあります）
- LtC Softは各メーカーのラダープログラムをCプログラムにコンバートするアプリケーションプログラムです。動作環境はDOS/Vパソコンでコンバートを実行するとCプログラムファイルを自動で作成します。作成されたCプログラムファイルをコンパイルしCPU基板に搭載します。
※1 Cコンパイラは別途御用意下さい。
※2 TDGシステムプログラムで対応しているCコンパイラは、Yellow Soft、ルネサス製C/C++コンパイラです。
仕様
| 型式 | MT-0 | |
|---|---|---|
| 外形 | 90（W）×65（D）×15（H）mm | |
| 使用環境温度 | 0～55℃ | |
| 保存環境温度 | －10～65℃ | |
| 供給電源 | DC24V | |
| 動作電源 | DC5.0V | |
| CPU | 型名 | ルネサス製 H8／3069R |
| 動作周波数 | 24ＭＨｚ | |
| 内蔵フラッシュROM | 512Ｋバイト | |
| 内蔵RAM | 16Ｋバイト | |
| 接点入力 | 8点 | 24Ｖフォトカプラ絶縁 共通コモン |
| 接点出力 | 8点 | 24Ｖ非絶縁、オープンコレクタ出力 許容電流：0.1Ａ／1点、8点共通コモン |
| 通信機能 | RS-232C準拠 | 1ch：メンテナンス用 |
| RS-232C準拠（標準） | 1ch：ユーザー用 | |
ＬｔＣ Ｓｏｆｔに関しての注意
- ＬｔＣ ＳＯｆｔをご使用になる際は、初期登録料（20,000円）が別途必要です。
- 対応コマンド等、詳細は別途御問合せください。
