製品情報PRODUCTS INFORMATION

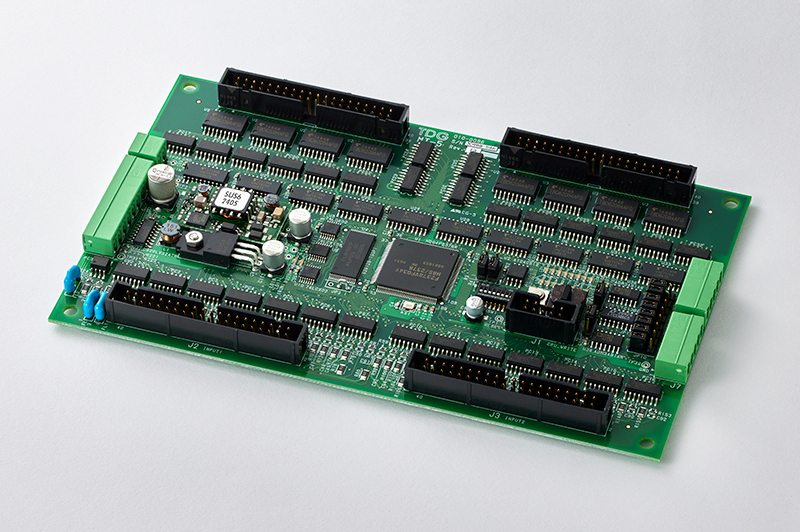

MTシリーズ：MT-5

小型ボードタイプ　PLC　I／O　64／64
すぐにラダープログラムで動作させる事ができます

1. TOP
2. MT-0
3. MT-3
4. MT-30E
5. MT-5
6. 使用方法

当社LtC Softを使って動作させると

1. LtC SoftとCコンパイラ^※1及び基板のインターフェースをするＴＤＧシステムプログラム（組込用）^※2を使用する事により、他社製ラダー作成ツール（三菱製 ＧＸ-Ｄeveloper,オムロン製 CX-Programmer）で作成したラダープログラムを動作させる事が可能です。
2. 既存のラダープログラムを使用できますので、容易に基板への置き換えができ、コストダウン、省スペース化、ブラックボックス化が可能です。
3. オンラインモニターによりデバックが容易にできます。
4. 三菱専用プロトコル形式4、形式5及びオムロン専用プロトコルに対応している外部 機器（タッチパネル等）に接続が可能です。（一部接続できない機種もあります）
5. 無手順プロトコルにも対応します。
6. 高速パルス計測を可能にしました。
7. ＬｔＣ Sｏｆｔは各メーカーのラダープログラムをＣプログラムにコンバートするアプリケーションプログラムです。動作環境はＤＯＳ/Ｖパソコンでコンバートを実行するとＣプログラムファイルを自動で作成します。作成されたＣプログラムファイルをコンパイルしＣＰＵ基板に搭載します。
8. ＴＤＧ製開発アプリケーションツール（ＬｔＣ Ｔｏｏｌ）を新規開発しました。簡単操作でプログラム開発を可能にします。（MT-5開発用ＣＤに標準添付しています）

特長

1. 外形が180×110の小型でありながら豊富なI/O 64/64を標準搭載、多種多様な機器に対応が可能です。
2. プログラムはＣＰＵ内蔵のフラッシュＲＯＭ（512Ｋバイト）に保存する為、外部ＲＯＭを必要としません。
3. CPUにルネサス製Ｈ8Ｓシリーズを使用、高速処理を実現します。

仕様

仕様書・マニュアル・カタログ ダウンロード

1. MT-5 カタログ
2. MT-5基板 機能説明書（三菱Qシリーズ版LtC Soft使用）
